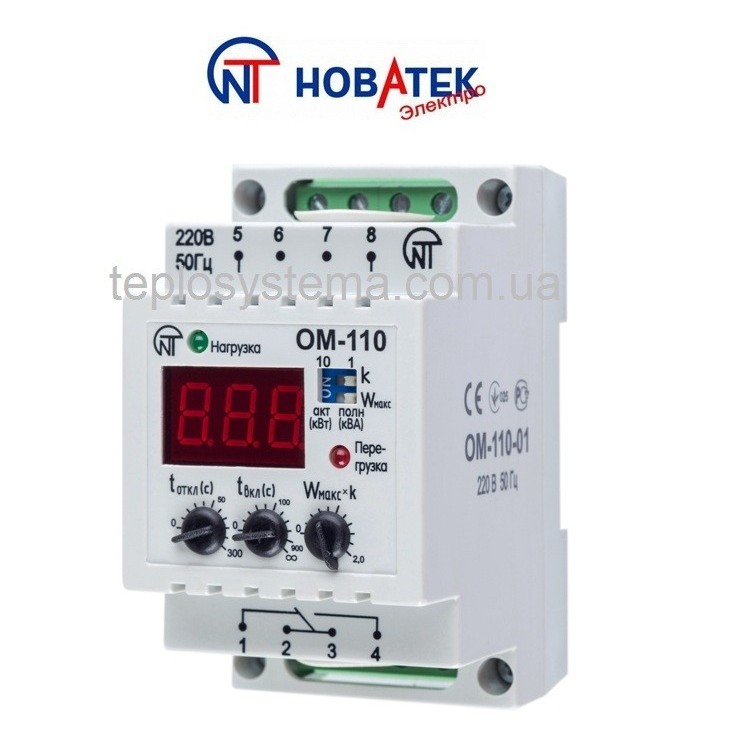

Реле обмеження потужності ОМ-110 (вимірювання до 20 кВт) Новатек-Електро

Реле обмеження потужності ОМ-110 ("Новатек-Електро" Україна) однофазне

обмежувач потужності, однофазний (вимірювання до 20 кВт)

Реле обмеження потужності ОМ-110 призначений для вимірювання та постійного контролю активної або повної потужності однофазного навантаження. Вимірюваний і контрольований діапазон від 0 до 20 кВт або від 0 до 20 кВА. Прилад вимикає навантаження в разі перевищення заданого користувачем рівня максимально допустимої потужності споживання навантаження.
Встановлення максимальної потужності, часу затримки вимкнення й часу автоматичного повторного вмикання (АПВ) задає користувач за допомогою регуляторів і перемикачів, винесених на лицьову панель приладу.

Реле обмеження потужності може бути використаний як

- цифровий ватметр (вимірювач активної або повної потужності);
- реле обмеження споживаної потужності;
— реле вибору пріоритетного навантаження.

Прилад під'єднується без розриву електричного кола. Для вимірювання струму використовується вбудований трансформатор струму. Живлення приладу здійснюється від ланцюгів вимірювання напруги. Прилад показує значення потужності та стан навантаження за допомогою індикаторів, розташованих на лицьовій панелі.

Дивіться детальний ИНСТРУКЦИЮ для встановлення та експлуатації, а також схему під'єднання в розділі СПЕЦІФІКАЦІЇ ( можна завантажити внизу сторінки)

Технічні дані реле обмеження потужності ОМ-110-01 ("Новатек-Електро" Україна) однофазне

Вимірюваний діапазон потужності                                                                                                                      от 0  до 20 кВт
Точність вимірювання потужності, не гірше                                                                                                            2,5 %
Максимальний комутований струм (активного навантаження), не менш ніж                                                                     8 А
Мінімальна напруга, за якої зберігається працездатність (активне значення), В                 130
Максимальна напруга, за якої зберігається працездатність (активне значення), В                300
Максимально допустима напруга, В                                                                                                           не більш ніж 400
Струм споживання від мережі у разі непід'єднаного навантаження,                                                                                до 15
Комутаційний ресурс вихідних контактів:
- під навантаженням 8 А, не менш ніж                                                                                                                           100 тис. раз
- під навантаженням 1 А, не менш ніж                                                                                                                           1 млн разів
Маса, не більш ніж кг                                                                                                                                            0,200
Габаритні розміри (у разі зафіксованої клямки), мм                                                                                    52,6 х 90 х 69,1
Ступінь захисту за ГОСТ 14254                                                                                                                         IP20

Виробник: ТОВ "Новатек-Електро" (Україна)
Гарантія:  5 років
